WISKIND | Cara Memilih Ketebalan Panel Sandwich Berinsulasi Poliuretan yang Tepat untuk Fasilitas Penyimpanan Dingin Anda

produk baru

WISKIND | Cara Memilih Ketebalan Panel Sandwich Berinsulasi Poliuretan yang Tepat untuk Fasilitas Penyimpanan Dingin Anda

September 18, 2025

Panel sandwich poliuretan ( P IR /P Kamu Panel sandwich R ) Telah menjadi pilihan ideal untuk konstruksi penyimpanan dingin karena sifat insulasi termal dan ketahanan apinya yang luar biasa, karakteristik ramah lingkungan, serta keunggulan signifikan dalam penghematan energi dan efisiensi. Pemilihan ketebalan yang tepat merupakan prasyarat penting untuk mencapai operasi penyimpanan dingin yang efisien dan stabil.

Jadi, bagaimana Anda memilih yang tepat? PIR panel sandwich untuk proyek Anda? Hari ini, mari kita telusuri jawabannya bersama!

01 Cara Menghitung Ketebalan Lembaran

Menurut deskripsi material insulasi untuk fasilitas penyimpanan dingin dalam Standar Desain Penyimpanan Dingin GB 50072-2021: "Ketika panel sandwich komposit ringan, seperti panel sandwich berinsulasi berlapis logam, digunakan sebagai insulasi termal dan penutup penghalang termal di gudang penyimpanan dingin, kinerja pembakaran material inti panel sandwich tidak boleh lebih rendah dari Kelas B1. Lebih lanjut, material inti Kelas B1 harus berupa material termoset."

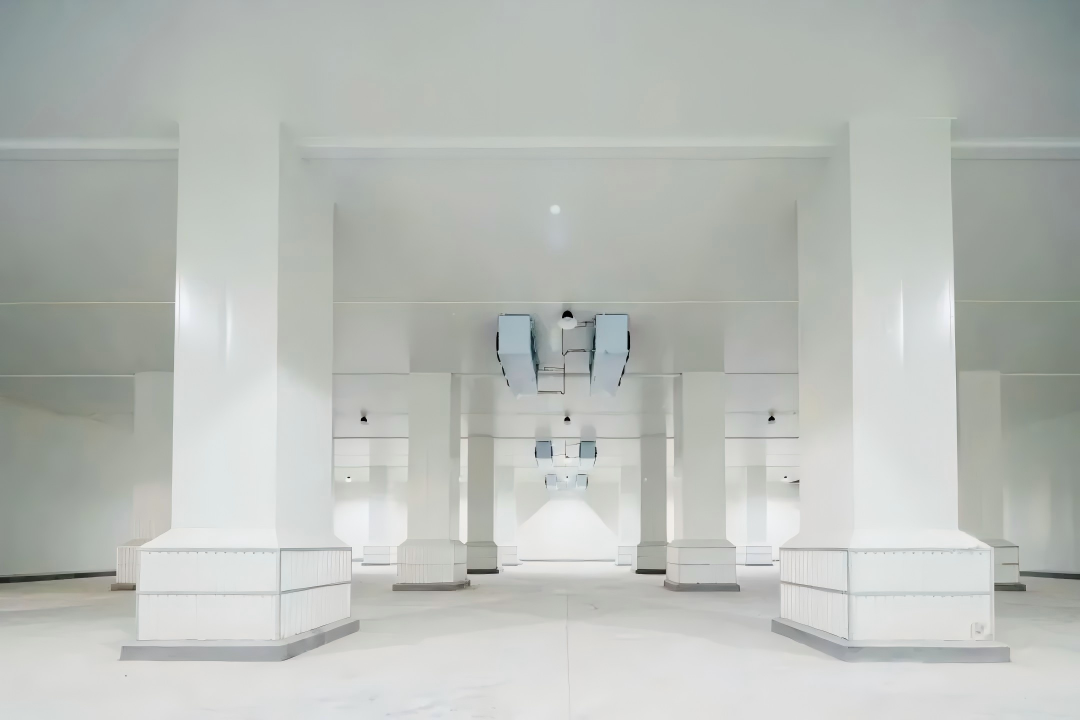

Cold storage warehouse

Menurut Standar Desain Penyimpanan Dingin GB 50072-2021, ketebalan bahan insulasi termal untuk selubung bangunan harus dihitung menggunakan rumus berikut:

Thermal insulation material thickness calculation formula

Dalam rumus:

D: Ketebalan bahan isolasi termal (m)

λ: Konduktivitas termal bahan isolasi termal [W/(m·℃)]

R0: Total resistansi termal selubung bangunan (m²·℃/W)

aw: Koefisien perpindahan panas permukaan luar selubung bangunan [W/(m²·°C)]

sebuah: Koefisien perpindahan panas permukaan bagian dalam selubung bangunan [W/(m²·°C)]

di: Ketebalan lapisan material ke-i pada selubung bangunan tidak termasuk lapisan insulasi termal (m)

λi: Konduktivitas termal lapisan material ke-i pada selubung bangunan tidak termasuk lapisan insulasi termal [W/(m·°C)]

Konduktivitas Termal: Juga dikenal sebagai konduktivitas termal, konduktivitas termal menunjukkan jumlah panas yang dipindahkan per satuan luas (1 m²) per satuan waktu ketika suatu lapisan material memiliki perbedaan suhu 1 K (atau 1°C) di kedua sisinya dan ketebalan 1 m dalam kondisi perpindahan panas tunak. Konduktivitas termal adalah besaran fisika yang mengukur kemampuan suatu material untuk menghantarkan panas dan merupakan sifat termal inheren material tersebut.

Koefisien Perpindahan Panas: Juga dikenal sebagai koefisien perpindahan panas konveksi, koefisien ini mewakili jumlah panas yang dipindahkan per satuan luas (1 m²) per satuan waktu selama pertukaran panas konveksi ketika perbedaan suhu antara fluida dan permukaan padat adalah 1 K (atau 1°C). Koefisien ini secara langsung mencerminkan kemampuan pertukaran panas antara fluida dan permukaan padat. Tidak seperti konduktivitas termal (yang menggambarkan perpindahan panas di dalam suatu material), koefisien ini secara khusus membahas pertukaran panas pada antarmuka fluida-padat.

Resistansi termal: Mewakili perbedaan suhu yang diperlukan pada suatu benda untuk mentransfer panas sebesar 1W. Resistansi termal mengukur kemampuan suatu benda atau material untuk menghambat perpindahan panas, serupa dengan resistansi listrik (yang menghambat aliran arus).

02 Demonstrasi Aplikasi

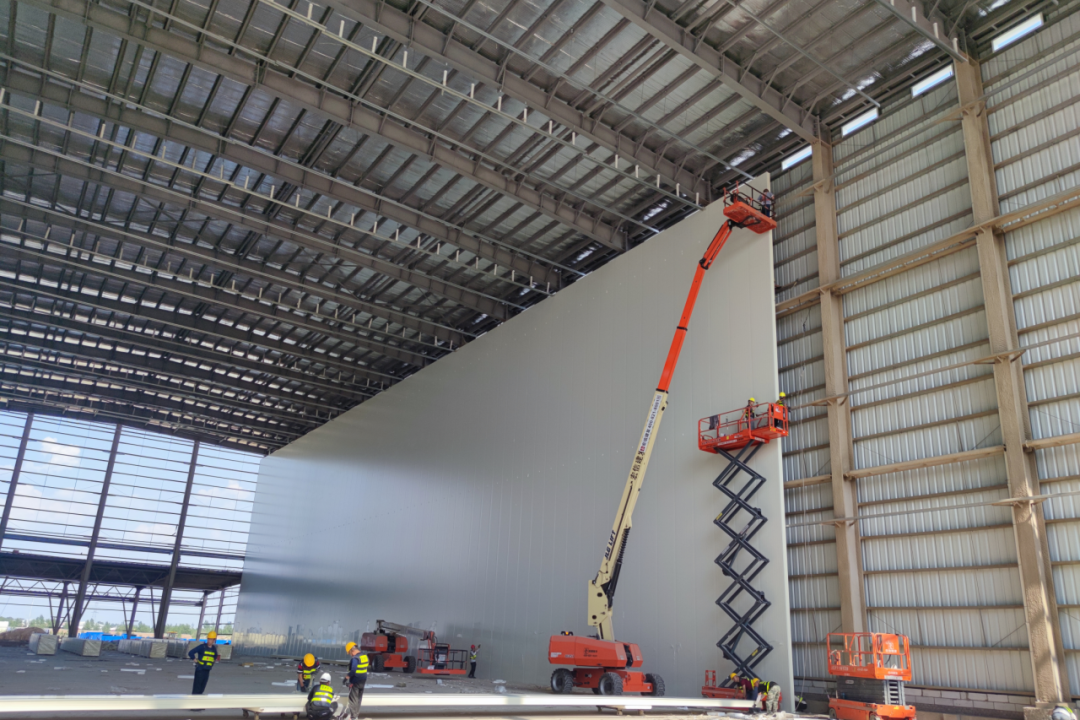

polyurethane cold storage panels

Pertimbangkan skenario berikut: Sebuah fasilitas penyimpanan dingin prefabrikasi berbingkai baja terdapat di suatu lokasi. Dinding dan atap eksteriornya menggunakan lembaran baja profil satu lapis, sementara panel sandwich poliuretan berfungsi sebagai insulasi untuk dinding dan langit-langit interior. Data berikut diberikan: Suhu rata-rata AC luar ruangan selama musim panas adalah 30°C, dan suhu operasional di dalam fasilitas adalah -18°C. Hitunglah ketebalan panel sandwich poliuretan yang dibutuhkan untuk panel langit-langit dan dinding.

Koefisien konduktivitas termal yang dikoreksi poliuretan:

Polyurethane corrected thermal conductivity coefficient:

Koreksi Diferensial Termal Dinding:

Wall Thermal Differential Correction:

Total Resistansi Termal Permukaan Dinding:

Total Thermal Resistance of Wall Surface:

Perhitungan Ketebalan Material Isolasi Dinding:

Wall Insulation Material Thickness Calculation:

Ketebalan insulasi dinding tidak boleh kurang dari 149 mm. Oleh karena itu, panel sandwich poliuretan setebal 150 mm dapat dipilih untuk insulasi dinding.

Koreksi Diferensial Termal Langit-langit:

Ceiling Thermal Differential Correction:

Nilai resistansi termal total untuk plafon gantung:

Total thermal resistance value for suspended ceilings:

Perhitungan ketebalan material insulasi plafon gantung:

Calculation of suspended ceiling insulation material thickness:

Ketebalan insulasi langit-langit tidak boleh kurang dari 160 mm. Oleh karena itu, panel sandwich poliuretan setebal 180 mm dapat dipilih untuk insulasi langit-langit.

03 Konduktivitas termal rendah, efisiensi energi lebih besar

Untuk mencapai isolasi termal yang unggul di fasilitas penyimpanan dingin dan memberikan solusi yang sangat efisien dan hemat energi, WISKIND dan BASF bersama-sama memperkenalkan produk unggulan yang inovatif: panel penyimpanan dingin poliuretan dengan konduktivitas termal rendah.

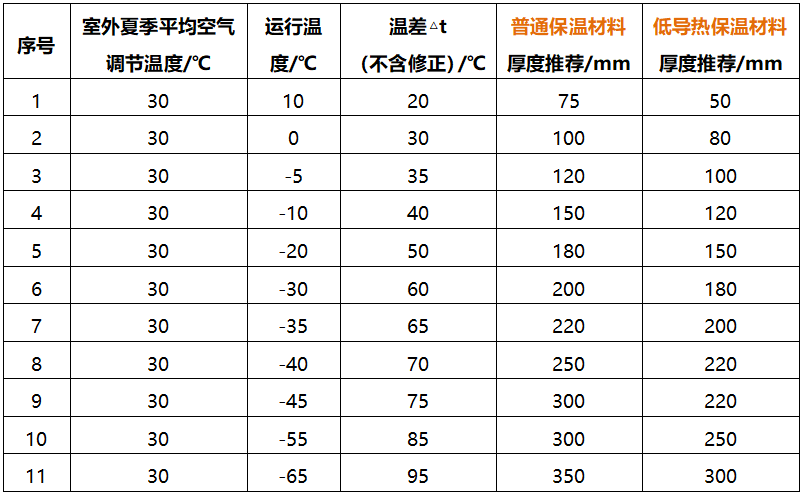

Untuk menggambarkan secara jelas perbedaan antara panel insulasi poliuretan standar dan konduktivitas termal rendah panel penyimpanan dingin poliuretan , tabel berikut merekomendasikan pilihan ketebalan untuk kedua produk dalam kondisi lingkungan yang sama.

polyurethane cold storage panels

Catatan:

· Tabel ini memberikan perhitungan ideal berdasarkan persyaratan spesifik skenario yang disebutkan di atas;

· Proyek aktual harus dihitung secara khusus sesuai dengan kondisi lokal dan lingkungan sekitar fasilitas penyimpanan dingin;

· Tabel ini tidak membedakan antara dinding dan langit-langit, menggunakan komponen dengan resistansi termal yang lebih tinggi dalam skenario yang identik untuk perhitungan;

· Tabel ini tidak termasuk perhitungan ketebalan lantai dan dinding partisi dan tidak memperhitungkan bahan insulasi tambahan (wol batu, wol kaca, dinding bata, dll.).

Panel Penyimpanan Dingin Poliuretana Konduktivitas Termal Rendah: Teknologi terobosan ini mencapai konduktivitas termal ultra-rendah sebesar 0,017–0,019 W/m·K, meningkatkan kinerja insulasi hingga 20% dan meningkatkan efisiensi operasional penyimpanan dingin. Dibandingkan dengan panel insulasi tradisional, produk ini secara signifikan mengurangi konsumsi energi sebesar 10%–15% setiap tahun untuk ketebalan panel dan luas bangunan yang setara.
